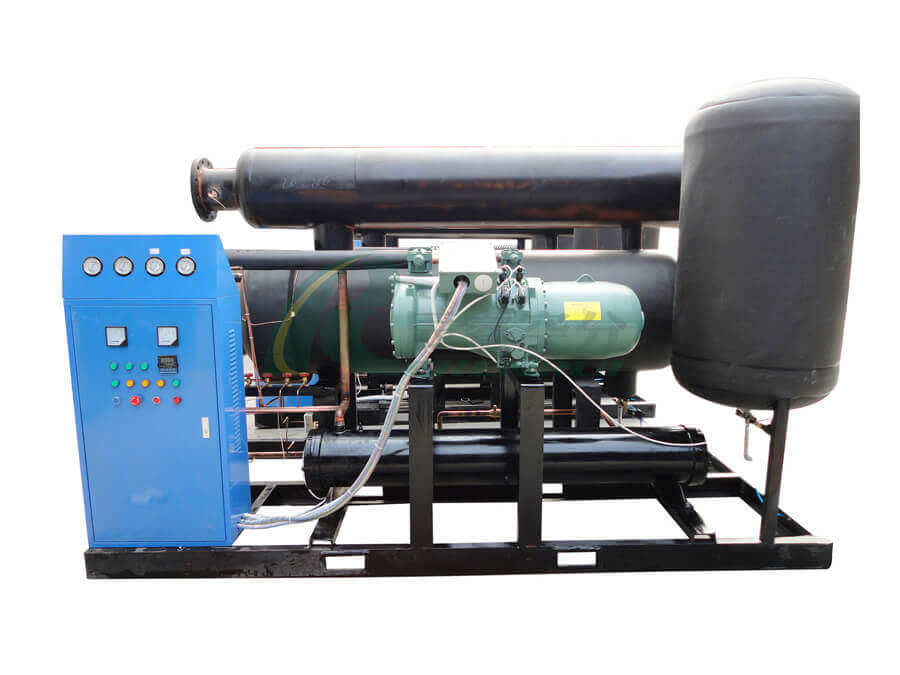

一、產品介紹
CFD系列冷凍式壓縮空氣干燥機(以下簡稱冷干機)，是根據冷凍除濕原理，對壓縮空氣進行干燥的一種設備。經本冷干機干燥后的壓縮空氣，其成品氣壓力露點可達2℃(常壓露點-23)以下。若再配用本公司提供的高效率的壓縮空氣過濾器，則可濾去大于0.01um的固體雜質，含油量可控制在0.01 mg/m3范圍內。
本冷干機采用高質量進口元件，使設備運轉平穩，性能可靠，噪音低，耗能少，安裝不需要基礎，是理想的壓縮空氣凈化設備。廣泛應用于石油、化工、電訊、電力、紡織、噴漆、醫藥、卷煙、食品、冶金，交通運輸、玻璃、機械制造等行業。
冷干機是根據冷凍除濕原理，將濕熱的壓縮空氣通過蒸發器進行熱交換，使壓縮空氣的氣態水分凝結成液態水，通過氣液分離器排出機外。
二、技術特點
1、采用國際名牌制冷壓縮機，運行穩定，噪音低，能耗少，安全可靠。
2、丹麥/丹佛斯(DANFOSS)品牌作為本機的主要制冷配件。
3、為了避免壓縮空氣的二次污染，在制作過程中，空氣流經部分彩噴塑處理，獨特氣液分離設計，排污更徹底。
4、結構小巧，無基礎安裝。
5、先進的可編程序控制，數碼顯示功能一目了然。
6、配備RS485/RS232和聯動接口，可進行遠程通訊、集中監控和空壓機聯控。
7、采用電子排污，不易堵塞，能耗低。
8、具有多種故障報警處理功能。
注：冷干機電腦型和普通型可由用戶選擇。
三、產品種類和技術指標
1.常溫風冷型冷干機
工作壓力：0.6-1.0Mpa(根據要求提供1.0-3.0Mpa)
成品氣露點：-23℃(常壓下)
進氣溫度：<45℃
冷卻方式：風冷
壓力損失：≤0.02Mpa
2.常溫水冷型冷干機
工作壓力：0.6-1.0Mpa(根據要求提供1.0-3.0Mpa)
成品氣露點：-23℃(常壓下)
進氣溫度：<45℃
進水壓力：0.2-0.4Mpa
壓力損失：≤0.02Mpa
進水溫度：≤32℃
冷卻方式：水冷
3.高溫型冷干機
工作壓力：0.6-1.0Mpa(根據要求提供1.0-3.0Mpa)
成品氣露點：-23℃(常壓下)
進氣溫度：<80℃
壓力損失：≤0.02Mpa
進水溫度：≤32℃
冷卻方式：水冷、風冷
四、CFD常溫水冷型冷干機技術參數表
| 參數/型號 | CFD-6W | CFD-12W | CFD-20W | CFD-30W | CFD-40W | CFD-60W | CFD-80W | CFD-100W | CFD-150W | CFD-200W | CFD-250W | |
| 額定處理氣量 Nm3/min | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | 250 | |
| 電源 | 0V/50Hz | 380V/50Hz | ||||||||||
| 冷媒壓縮機(Kw) | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14.7 | 18.4 | 29.4 | 36.8 | 45.9 | |
| 冷卻水管徑 | 1/2" | 3/4" | 1" | 5/4" | 3/2" | 3/2" | 2" | 2" | 3" | 3" | 5" | |
| 進出口通徑DN (mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | 250 | |
| 外形尺寸 (mm) | 長 L | 950 | 1300 | 1500 | 1700 | 1800 | 20 | 2450 | 2500 | 2700 | 3100 | 3180 |
| 寬 W | 550 | 600 | 700 | 800 | 920 | 960 | 1260 | 1400 | 1500 | 1600 | 1800 | |
| 高 H | 850 | 1200 | 1400 | 1565 | 1800 | 1765 | 50 | 2320 | 2400 | 2580 | 2700 | |
| 設備重量 KG | 0 | 410 | 485 | 615 | 950 | 1325 | 1700 | 2860 | 3100 | 3680 | 30 | |
CFD高溫型冷干機技術參數表
| 參數/型號 | CFD-1HF | CFD-3HF | CFD-6HF | CFD-12HF | CFD-20HF | CFD-30HF | CFD-40HF | CFD-60HF | CFD-80HF | CFD-100HF | CFD-150HF | CFD-200HF | |
| 額定處理氣量 Nm3/min | 1 | 3 | 6 | 12 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | |
| 冷卻方式 | 風冷 | 水冷 | |||||||||||
| 電源 | 220V/50Hz | 380V/50Hz | |||||||||||
| 冷媒壓縮機(Kw) | 0.28 | 0 | 1.1 | 2.2 | 3.7 | 5.5 | 7.4 | 11 | 14 | 18.4 | 29.4 | 36.8 | |
| 冷卻水管徑 | 1/2" | 1/2" | 1/2" | 3/4" | 1" | 5/4" | 3/2" | 3/2" | 2" | 2" | 3" | 3" | |
| 進出口通徑DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 250 | |
| 外形尺寸 (mm) | 長 L | 750 | 850 | 1000 | 1400 | 1700 | 1700 | 1800 | 20 | 2480 | 2500 | 2700 | 3100 |
| 寬 W | 450 | 500 | 500 | 700 | 860 | 1000 | 1050 | 1150 | 1260 | 1400 | 1500 | 1600 | |
| 高 H | 925 | 1103 | 1670 | 1380 | 1650 | 10 | 1800 | 1845 | 50 | 2320 | 2400 | 2580 | |
| 設備重量 KG | 165 | 213 | 285 | 410 | 510 | 685 | 960 | 1350 | 1720 | 2860 | 3100 | 3680 | |
